粗格柵及一體化污水提升泵站施工方案和方法
一、工程概況
粗格柵及提升泵房為連體矩形鋼筋混凝土地下式結構，形狀呈凸字型，粗格柵設在污水提升泵房前的進水渠道上,以去除進廠污水中較大體積的雜物。提升泵房上部為鋼筋砼框架結構，現澆鋼筋砼屋面,粗格柵埋地深度7.7５ ｍ，提升泵房埋地深度9.88 m。構筑物墊層及池內填充混凝土為C15，墻壁及底板為Ｃ30防水混凝土，抗?jié)B標號S6,其余現澆構件混凝土為C２5。粗格柵及提升泵房地下部分采用明挖現澆施工。
二、粗格柵及污水提升泵站關鍵施工技術
1、深基坑開挖
2、池壁上過水孔洞的尺寸，高程控制
3、水平施工縫的留設及鋼板止水帶施工(４、預埋件、預埋套管的高程控制

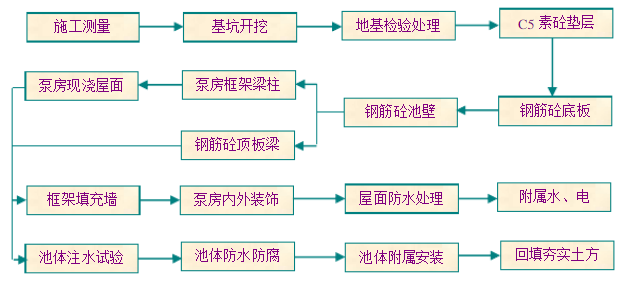

三、粗格柵、提升泵房施工工藝流程
四、 主要工序施工方法
１、基坑開挖
因粗格柵間及污水提升泵井為深基坑施工,根據相關的地質資料確定地下水位在-4.5米左右,施工時采用在提升泵房南北兩側設置兩個集水坑,集水坑標高比提升泵房底標高低2米,潛水泵將水抽至坑外。
基坑采用機械大開挖，分兩級放坡,第一級開挖深度4.0ｍ,按1:１進行放坡，第二級開挖至設計標高，按１:０.7５進行放坡。分兩個臺階開挖,先挖至提升泵房設計標高,將提升泵房基底處理和墊層、池底砼完成后進行池壁施工,池壁澆注至-7．7５ ｍ位置時進行粗格柵開挖。開挖接近設計高程時,隨時測量控制開挖的深度,以免超挖，當挖至接近設計標高時，預留20cm的土層由人工清理至設計標高,到設計標高后,請監理工程師、質檢站和設計單位代表共同進行驗槽,合格后即可進行基底處理和Ｃ15砼墊層的施工。
2、基底處理和Ｃ1５混凝土墊層
準確測放出基底邊線,用大粒徑礫石拋填密實，做基底換填處理,替代設計3：7灰土（已征求設計院同意)。Ｃ１５墊層采用商品混凝土，用攪拌運輸車運送至現場，泵送澆筑,將墊層厚度增加為２0厘米。
3、鋼筋砼池體施工
鋼筋砼池體的施工嚴格執行GBJ1４1-90《給水排水構筑物施工及驗收規范》，保證池體立模、鋼筋布置和砼澆筑的質量。
（1）底板鋼筋砼
墊層澆筑24小時后可放線，畫出底板邊線,池壁線及鋼筋分布線,以保證鋼筋的位置正確。鋼筋由鋼筋制作班在車間統一制作,并進行標識。鋼筋綁扎后,詳細檢查鋼筋的直徑、間距、位置、搭接長度、上下層鋼筋間距、保護層及預埋件的位置與數量。保護層用高強度砂漿塊控制，上下層鋼筋均用鐵撐固定,為避免在澆搗過程中發生變化，鋼筋網鋼筋相交點應綁牢,相鄰綁點鐵絲成八字型。
（2)池體壁板鋼筋砼
① 完成底板砼澆注后,綁扎池壁鋼筋,由于池壁高度較大,綁扎鋼筋前，先支搭滿堂腳手架,這樣即可滿足立模、綁扎鋼筋的臨時固定要求，同時在放置預埋鐵件和套管時,必須反復測量,以確保其位置的準確性和水力流程。

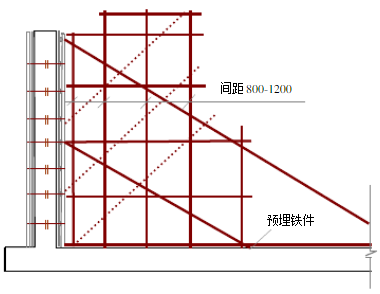

池體壁板支模排架示意圖

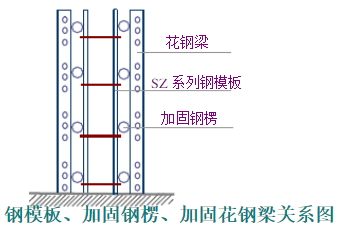

② 池體壁板模板選用SZ系列水工大鋼模板，池壁模板的加固,采用專用A、B型扣件及花梁，輔以φ４8×4.5鋼管,模型支撐采用φ48×4．5鋼管扣件式腳手架。
③ 池體壁板模板支立分兩次進行，先支立內模板,一次支搭到頂板梁處，并與滿堂腳手架拉接牢固，內模支立并加固完成后，綁扎壁板鋼筋，最后支立池體壁板外模板,外模分兩次支立,并與內模板拉接固定。
④ 池體壁板鋼筋的綁扎
1) 按照?qǐng)D紙?jiān)O(shè)計位置綁扎鋼筋,單面焊接搭接長度大于10d。將圖中的橫向鋼筋及預埋件的位置、規格、尺寸標劃在外模上，并劃線標注。
2） 安裝預埋管(件)時，事先與安裝標段取得聯系，進行詳細的施工協調，先安裝大口徑的進水管,綁筋后再安裝小口徑管件和預埋件。鋼筋綁扎前，清理干凈底板與池壁的接縫。
3）為保證壁板筋的保護層和間距達到設計標準要求，采用排架筋與工具式墊筋的方法固定鋼筋。其做法和操作程序如下:
第一部：將底部及上部的環向鋼筋臨時固定在外模上；
第二步:按圖紙要求調整豎筋間距，將豎向筋焊接在臨時固定的環向筋上;
第三步：豎向筋的間距調整均勻后，按環向筋的間距,綁扎環向筋;
第四步:綁扎工具式墊筋和排架筋,調整保護層厚度。
第五步：全面量測檢查鋼筋位置、搭接接頭、保護層厚度等。
第六部：檢查合格后，支立內模并加固。
要求:鋼筋綁扎時,綁扎點處,采用正、反扣的綁扎形式,綁扎絲的露頭伸向模板內，綁扎絲選用2２＃鉛絲。
4） 鋼筋的保護層控制，采用在壁板外層鋼筋上掛設計要求保護層厚度的砂漿墊塊來控制。
5）在池壁－4.5m部位留一道水平施工縫，施工縫中設置20厘米寬，4毫米厚鋼板止水帶,。
６) 采用商品砼，泵送入模，澆筑時,分層連續進行，避免砼橫向流動,并嚴格按照砼間歇時間控制接茬,間歇時間在前層砼初凝之前，將次層砼澆筑完畢。
砼從攪拌機出機到次層砼澆筑，壓茬的間歇時間不超過２小時，如果超過，按施工縫進行處理。砼振搗采用插入式振動器進行振搗，振搗時間以砼泛漿，不再冒氣泡為準,避免長時間在一個部位進行振搗,以免砼產生離析,在預埋件、預留洞口及鋼筋較密的部位，除用振動器振搗外，輔以人工插搗,以保證砼的密實度。
(3）池體頂板鋼筋砼
頂板鋼筋砼的模板支撐采用滿堂腳手架支撐系統，澆注時，板面砼的虛鋪厚度略大于板厚，用平板振動器垂直澆筑方向來回振搗(厚板仍用插入式),并用鐵插尺檢查厚度。振搗完畢后用長木杠配合木抹子抹平。
（４）梁扳
梁板鋼筋砼的模板支撐采用滿堂腳手架支撐系統,澆注時,板面砼的虛鋪厚度略大于板厚,用平板振動器垂直澆筑方向來回振搗(厚板仍用插入式),并用鐵插尺檢查厚度。振搗完畢后用長木杠配合木抹子抹平。梁扳的具體施工方法同框架結構房屋中梁扳的施工。
|
