| 污水處理中調節池的計算方法 |
| 發布者：成都優普環保設備工程有限公司 發布時間：2019/12/2 點擊次數：44540 |

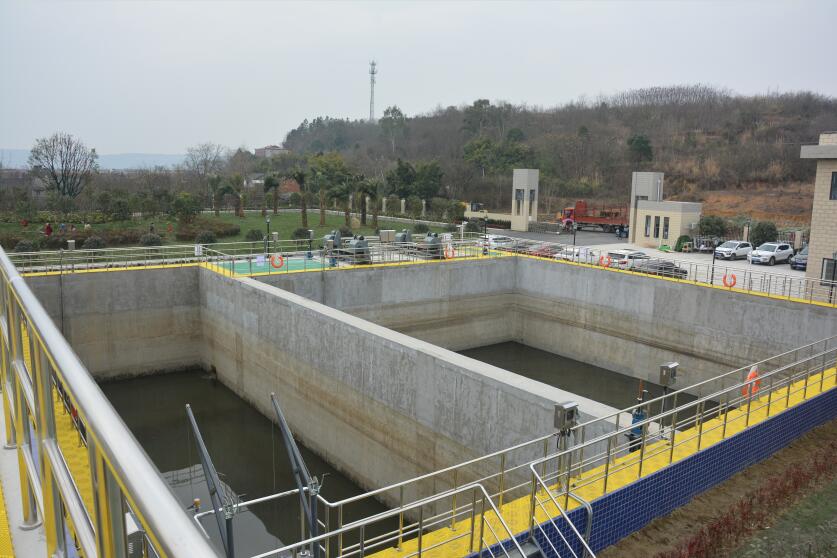

調節水量和水質的構筑物稱為調節池。從工業企業和居民排出的廢水，其水量和水質都是隨時間而變化的，工業廢水的變化幅度一般比城市污水大。為了保證后續處理構筑物或設備的正常運行，需對廢水的水量和水質進行調節。 01、調節池的設計簡圖如下:
02、調節池的尺寸計算 調節水量一般為處理規模的10%-15%可滿足要求。 調節池設置一用一備，便于檢修清泥。 03、調節池所需空氣量 調節池作為平底，為防止沉淀，用壓縮空氣攪拌廢水。空氣用量為1.5-3.0m2' /m2h,取2. 0m3 /m2h 則所需空氣量為2x 62.5x 50m3 /h= 6250m' /h= 104.2m3 /min 04、調節池計算: 設計參數 水力停留時間T = 6h ; 設計流量Q = 15000m3/d = 625m3/h =0. 174m2/s; 設計計算 調節池有效容積 V=QT=625X6=3750m3 調節池水面面積 取池子總高度H=5.5m,其中超高0.5m,有效水深h=5m，則池面積為A=V/h=3750/5=800m2 調節池的尺寸 池長取L = 28m ,池寬取B= 28 m，則池子總尺寸為 LXBXH = 28mX 28mX5.5m=4312 m3。 調節池的攪拌器，使廢水混合均勻，調節池下設兩臺LFJ-350反應攪拌機。 調節池的提升泵 設計流量Q = 93L/s,靜揚程為36. 00-27. 00=9. 00m。 總出水管Q=174L/s，選用管徑DN500,查表的v=0. 94m/s, 1000i=2. 2,設管為50m， 局部損失占沿程的30%， 則總損失為: 管線水頭損失假設為1. 5m,考慮自由水頭為1. 0m,則水泵總揚程為: H=9+0.14+1. 5+1.0=11.64m取12m. 選擇200QW360-15-30型污水泵三臺，兩用一備，其性能； 表格：污水泵性能
05、設計要點
(1)水量調節池實際是一座變水位的貯水池，進水一般為重力流，出水用泵提升。池中最高水位不高于進水管的設計高度，最低水位為死水位。 (2)調節池的形狀宜為方形或圓形，以利于完全形成混合狀態。長形水池宜設多個進口和出口。 (3)調節池中應設沖洗裝置、溢流裝置、排除漂浮物和泡沫裝置，以及酒水消泡裝置。 (4)為使在線調節池運行良好，宜設混合和曝氣裝置。混合所需功率為0.004~0.008kW/m3池容。所需曝氣量約為0.01~0.015m3空氣/ (min.m2池表面積)。 (5)調節池出口宜設測流裝置，以監控所調節的流量。 |
